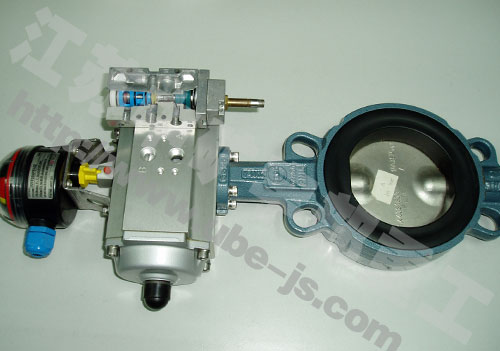

QDF系列氣動雙作用蝶閥是以壓縮空氣為動力，由氣動驅動器帶動蝶閥閥板在閥體內轉動，實現閥門的開關動作。該閥的執行元件采用進口電磁控制氣力驅動產品，它具有結構緊湊、體積小、運行可靠、安裝方便、安全、反應速度快、可選擇安全形式、性價比高等優點，可用于自動控制系統。QDF系列雙作用氣動碟閥由雙作用氣動驅動器（包括電磁線圈、限位開關、氣路）、蝶閥、PLC控制器組成。

雙作用氣動驅動器

        1、采用雙活塞驅動和雙齒條齒輪式傳動，體積小，輸出扭矩大。

        2、活塞與齒條相連，彈性活塞環和對開式軸瓦緊貼在缸體內壁，使其工作平穩。

        3、相對運動件表面均經過特殊處理，壽命長。

        4、缸體、活塞等零部件均采用鋁合金材料，外形美觀、重量輕。

        5、可安裝行程開關，能遠距離傳送閥位反饋信號以顯示蝶閥工作狀態。

        6、驅動器的電磁閥連續動作壽命為4000萬次以上。

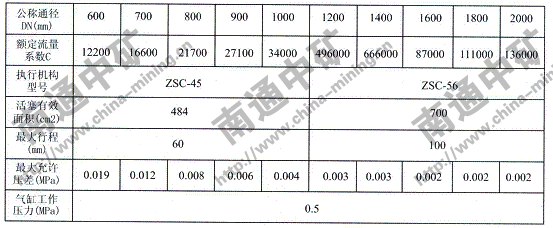

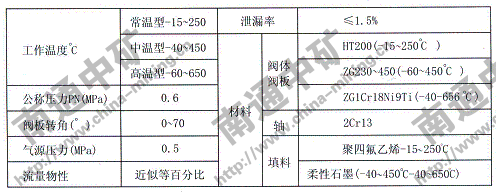

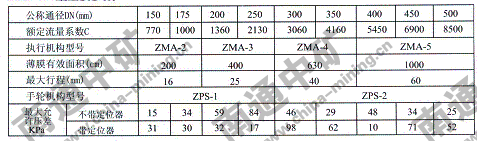

ZMAW0.6型主要參數

注：本產品技術批標符合《GB4213-92氣動調節閥通用技術條件》

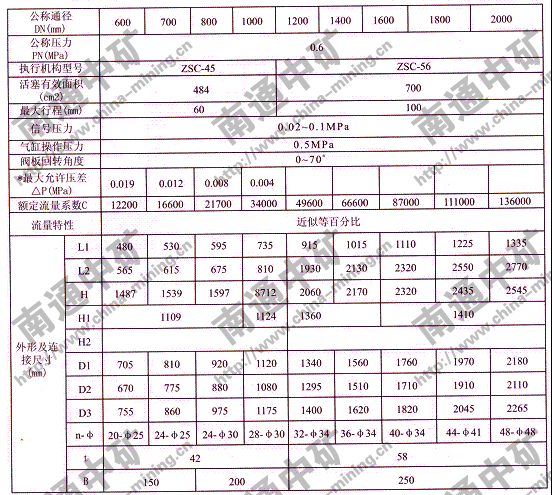

ZSCW-0.6型主要參數


三、 外形及安裝尺寸：

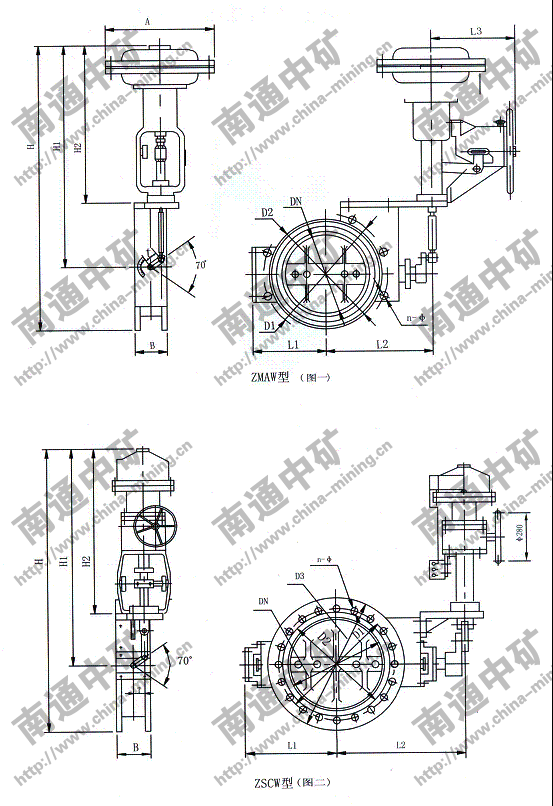

ZMAW-0.6型外形見圖一、ZSCW-0.6型外形見圖二、外形安裝尺寸見表四、表五。

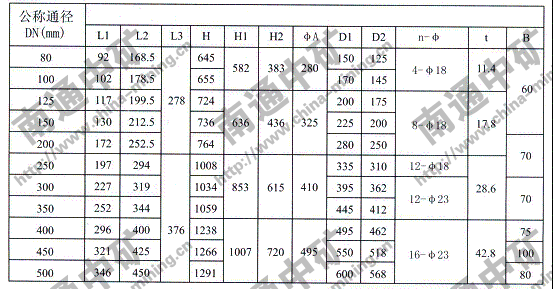

ZSCW-0.6k/b型氣動調節蝶閥外形尺寸：

*注：閥門開席為70°時的允許壓差值
